桥梁防落防撞梁在构成该装置的连杆中部设置有防撞梁减隔震模块，相邻联之间梁体向内移动，梁体间的防撞梁减隔震模块将降低梁体的撞击，同时限制其移动，防止两侧梁体相互碰撞。

从历次强烈破坏性地震灾害中可以看出，桥梁梁体自身因直接的地震动力而毁坏的现象极为少见，但因支承长度不足、支承连接件失效等引起的落梁、主梁的移动、扭曲、裂缝等现象常有发生，其中落梁现象极为严重。桥梁作为交通线上的枢纽工程，一旦发生落梁破坏，将使整个交通网络陷入瘫痪，严重阻碍救援及灾后重建工作。

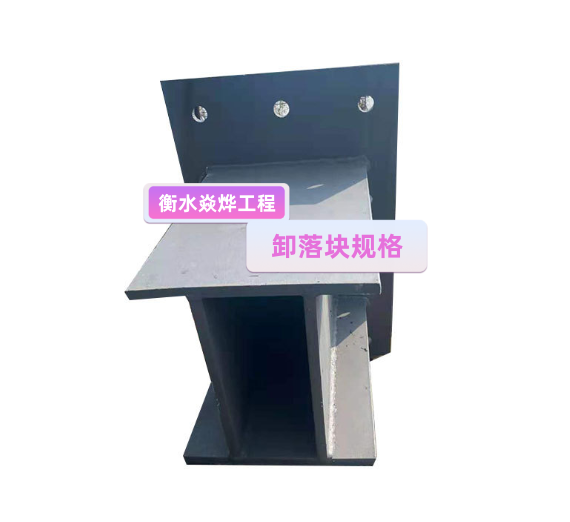

防落梁挡块

防落梁装置为拉索式连梁装置，该装置能同时防止纵向和横向的落梁，有效降低地震对桥梁造成的落梁破坏。防落梁装置包括四个固定装置、两个限位装置和三根拉索：四个固定装置两两组合，每一个组合中两个固定装置之间通过一根拉索对称连接，且每根连接两个固定装置的拉索中间设置有一个限位装置，两个限位装置之间通过一根拉索连接。

固定装置包括固定座、压缩弹簧和钢垫板，拉索两端均依次穿过固定座、压缩弹簧和钢垫板，通过固定件与钢垫板固定连接。

限位装置包括限位块和三个缓冲橡胶，限位块为梯形体，梯形体中设置有两条通道，两条通道分别连接梯形体的相对侧面，两条通道的轴线垂直相交，且均平行于梯形体的上、下表面；三个缓冲橡胶设置在梯形体的三个侧面周围，三个侧面分别为梯形体面向固定装置的两侧面和该梯形体背向于另一限位块的一个侧面；缓冲橡胶的中心位置通过固定件固定在拉索上。

而且十字型通道与穿入其中的拉索间存在间隙。缓冲橡胶与梯形体的侧面间存在间隙。
