公路桥梁伸缩缝由一条整长的橡胶密封条，一组钢质边梁及锚固件组成。钢质边梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡段后，同梁体连结。 GQF-C型伸缩缝具有连结可靠，与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。适用于伸缩量为 40mm ， 60mm 和 80mm 的桥梁。

单缝式异型钢GQF-E型桥梁伸缩缝装置生产地

目前行业内优质GQF-C型单组式桥梁伸缩装置多产于河北衡水，其为橡胶基地。有多家交通部、化工部定点骨干企业，其规模，技术等实力雄厚，正规厂家出厂产品均配带质保书和检测报告，产品通过JT/T327-2004行业标准。

公路桥梁伸缩缝

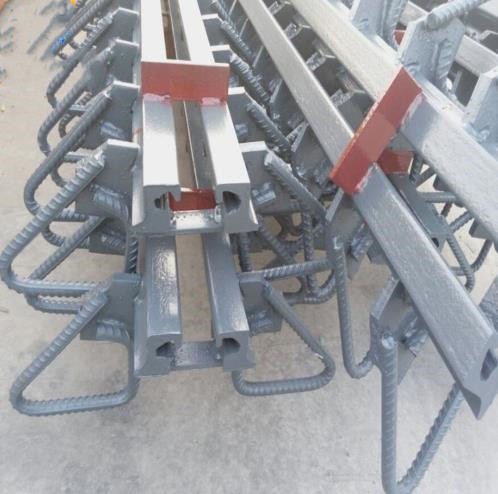

单缝式异型钢GQF-E型桥梁伸缩缝装置产品特点:建筑高度低,国产热轧整体成型异型钢材高度仅50mm,结构简单,安装方便,具有明显的可靠性,舒适性和耐久性.适用于桥面铺装层厚度等于或大于80mm,伸缩量小于等于80mm的各种桥梁,既方便旧桥梁伸缩装置更换,又可供新桥梁修建选用.桥梁伸缩装置破坏的原因多数与锚固系统有关，锚固系统薄弱，本身就容易破坏，在车辆的反复冲击下，会导致伸缩装置的过早破坏，因此伸缩装置的锚固系统相当重要。

1. 在进行浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)施工前要按照设计核对预留槽尺寸，并将预留槽内清扫干净。首先要对需切割的桥面分弹白色油漆线，以保证开槽缝的整齐、顺直，对于桥面系统伸缩位置两侧路面变形分，要适当加宽切除宽度，以保证混凝土与沥青混凝土接头分平整，另外，在切割时注意对路面的保护，做到不污染、不破坏为止。预埋锚固筋若不符合设计要求，必须首先处理，满足设计要求后方可安装伸缩缝。

2. 浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)在安装前应根据实际温度按照图纸设计中的计算公式调整组装定位值，用专用卡具将其固定。在对槽内混凝土及砂袋清理时，注意保护预留槽内钢筋，以防造成缺少钢筋现象

3. 安装时浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)中心线与桥梁中心线应重合，并使其顶面标高与设计标高相吻合，并使横坡、纵坡与桥面横坡、纵坡相符。

4、正确就位后，然后穿放横向联接水平钢筋，将伸缩缝上的锚固钢筋与预埋钢筋在两侧同时焊牢，如有困难，先将一侧焊牢，待达到已确定的安装气温后再将另一侧锚固筋全焊牢，并放松卡具，使其伸缩自由。

5、完成上述工序后，在预留槽口内浇筑混凝土，浇筑混凝土时应采取必要的措施，振捣密实。浇筑时不允许混凝土溅、填在密封橡胶带缝中及表面上，如果发生此现象应立即清除。浇筑完毕后进行养护。

6、待浅埋式伸缩缝两侧混凝土强度满足设计要求后，方可开放交通。施工方进行对于桥梁伸缩缝应注意：伸缩缝中所用的异型钢外观应光洁、平整，不允许变形扭曲。产品必须在工厂进行组装。组装钢构件应进行有效的防护处理。吊装位置应用明显。

南宁公路桥梁伸缩缝

单缝式异型钢GQF-E型桥梁伸缩缝装置的安装：

桥梁伸缩缝的安装施工方法

1）清理槽口，使之达到图纸设计宽度和深度，清除与位移箱埋入有干扰的钢筋，预留坑的开口必须大于伸缩缝的安装宽度。

2）伸缩缝在安装前，我们应考虑到安装时的气温和原来的温度有太大差值时，就得调整安装定位高度，一般情况采用水平千斤顶及专用夹具来调整，将其调至设计规定宽度。规范规定定位宽度误差±2mm，且不可以在不同位置一同出现正负差值。

3）根据伸缩缝中心位置设置起吊装置，将伸缩装置安入槽口内，并使伸缩装置的顶面与桥面标高相同。同时注意纵横坡也应与桥面相符。

4）伸缩装置吊入预留槽后，其中心线应与梁端预留间隙中心线对 正， 其长度与桥梁宽度对正。

5）对伸缩装置直线段进行调整，并使各纵梁的缝隙均匀一致。

6）一般情况，在伸缩装置箱体或锚固处，我们高度定位采用Ф16以上的钢筋进行竖焊，宽度定位采用Ф16钢筋进行横焊。

7）伸缩缝装置的固定找平，一般将其装置侧 面的钢筋分散隔3个左右锚固筋先焊接好， 等到固定就位后，再把剩余的钢筋进行锚固焊接。在焊接过程中，为了防止钢梁发生 变形，我们在进行焊接作业时，不可以在边梁和中梁各处进行任意施工焊。

8）伸缩装置如果分段安装，接缝处必须焊接，焊接应由专业人员进行，每根梁焊好后，再按上述步骤进行锚固。

9）模板多采用泡沫板、纤维板、薄铁皮等，根据缝的外形尺寸和预 留槽口制作模板， 模板放好后应遮挡严实，以防水浆流入位移箱内， 伸缩缝上平面加盖板，以防砂浆落入橡胶密封带，再检查装置的平整度和中线位置，以及缝隙是否均符合要求后，方可灌入混凝土， 并对混凝土充分振捣压实，尤其应注意位移箱与预留坑基面不能留下空洞。待混凝土固化后撤去模板和伸缩缝上的固定卡。

10）在伸缩缝处混凝土未达到80%的强度前，伸缩缝不能承受外来荷载作用。
