GPZ盆式橡胶支座位移量_衡水焱烨工程橡胶有限公司

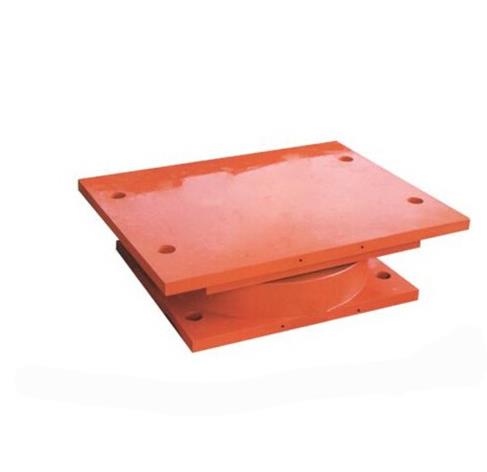

GPZ盆式橡胶支座固定支座是没有位移的，

      GPZ盆式橡胶支座单向滑动支座只有一个滑动方向，顺桥向位移量分为五个级别：±50mm，±100mm，±150mm，±200mm，±250mm，

      GPZ盆式橡胶支座双向滑动支座是有多个滑动方向，顺桥向位移量分为五个级别：±50mm，±100mm，±150mm，±200mm，±250mm。横桥向位移量为±50mm，当有特殊要求时，可按实际需求调整横桥向的位移量。

GPZ盆式橡胶支座布置

      桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则：

（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；

（2）支座必须能可靠的传递垂直和水平反力；

（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；

（4）铁路桥梁通常必须在每联梁体上设置一个固定支座；

（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；

（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；

（7）固定支座宜设置在具有较大支座反力的地方；

（8）在同一桥墩上的几个支座应具有相近的转动刚度；

（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。

总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。
